产品型号

KDKJ-FX-A320

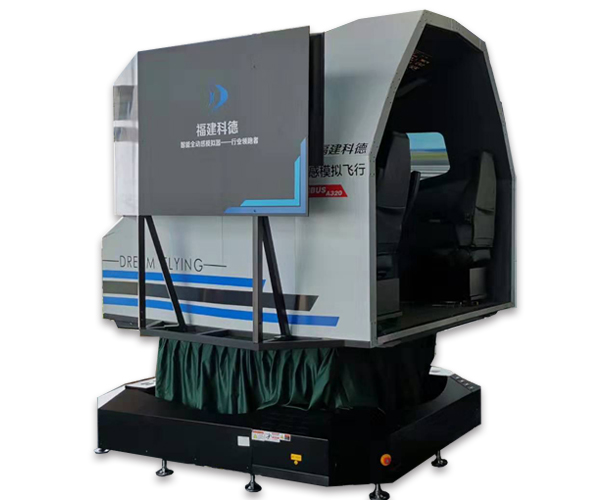

空客A320动感飞行模拟器

空客A320飞行模拟器主要由:模拟飞行系统、视景显示系统、飞行座舱分系统、运动分系统、飞行操纵系统、计算机系统组成,它是能够复现飞行器及空中环境并能够进行操作的模拟装置。

尺寸:2350*3015*2985

重量:2000(kg)

一、产品简介

       空客A320飞行模拟器是一种高度仿真的飞行训练设备,广泛应用于飞行训练、航空科普教育、科研和娱乐等领域。通过高精度的硬件和软件技术,提供逼真的飞行体验,帮助飞行员和航空爱好者熟悉空客A320飞机的操作流程和飞行特性。
       空客A320飞行模拟器主要由六部分组成:模拟飞行系统、视景显示系统、飞行座舱、运动分系统、飞行操纵系统、计算机系统它是能够复现飞行器及空中环境并能够进行操作的模拟装置。
       本设备可应用于航空航天专业类中高院校、科技馆、航空科普中心、作为航空研学、科普体验等相关航空主题活动的设备使用。



二、技术参数

1、飞行模拟器类型
      空客A320飞行模拟器通常分为全动模拟器(FFS)和固定基地模拟器(FTD)。

2、硬件配置

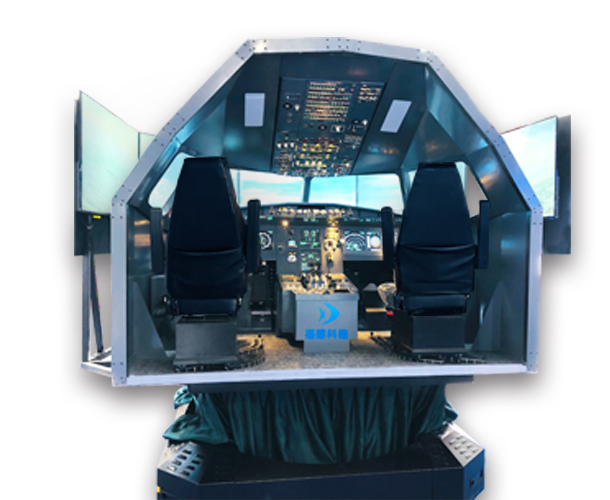

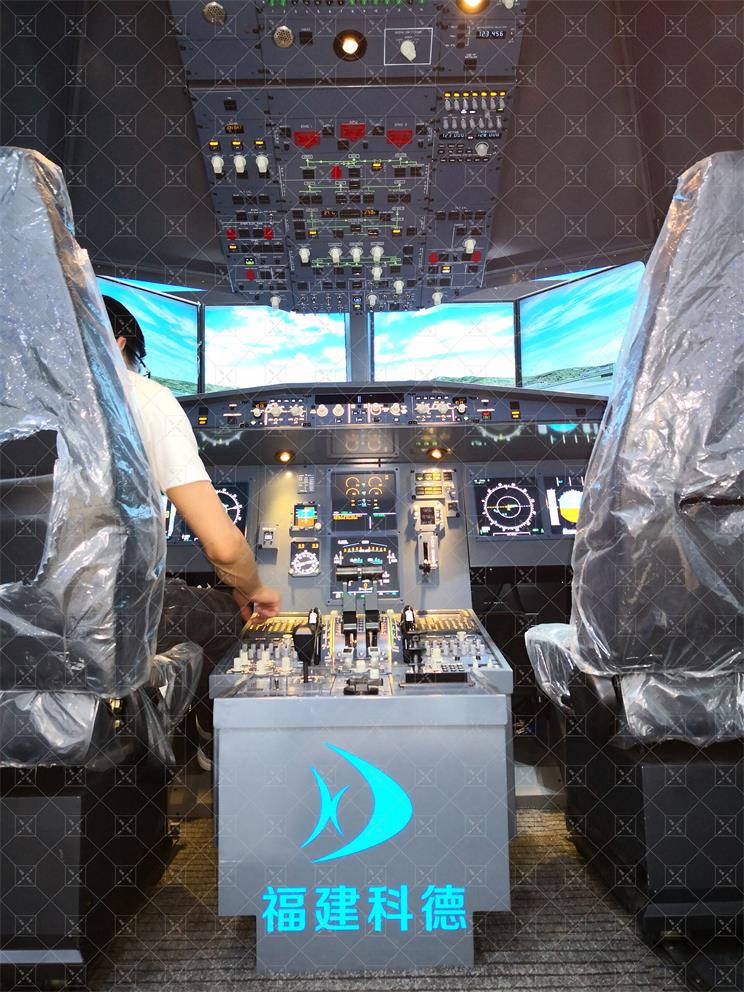

    (1)驾驶舱:1:1复刻空客A320真实驾驶舱布局,包括顶板、遮光板、主仪表面板、中央操纵台、侧操纵台、左右联动脚蹬、前轮转弯操纵手柄、起落架手柄、停机刹车手柄等操纵设备。

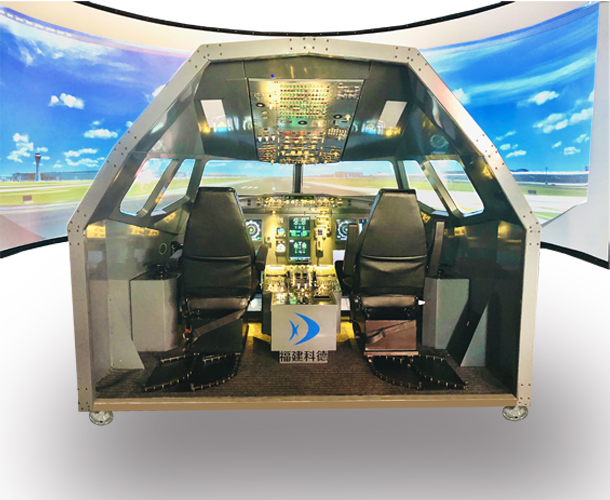

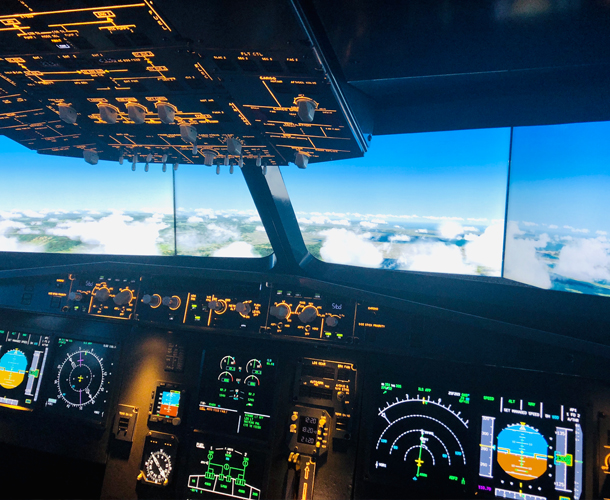

    (2)视景系统:配备180°环幕高清视景系统,提供沉浸式的视觉体验。
    (3)运动平台:采用六自由度运动平台,能够模拟飞机的爬升、俯冲、颠簸等动态。

3、软件功能
    (1)飞行仿真空气动力模型以空客A320飞机为模拟仿真对象研制开发的。
    (2)生成和显示飞行过程中看到的外部景象,包括机场、跑道、天空、云层等。
    (3)模拟空客A320的机载航空电子设备,提供逼真的航电功能。
    (4)仪表系统模拟了飞机上的各种仪表(PFD、MFD)和显示设备。
    (5)能够模拟正常的滑行、起飞、爬升、巡航、下降、进近、着陆的全过程及自动驾驶和各种复杂气象条件、紧急情况的驾驶和处置,提供接近真实的飞行体验。
    (6)内置全球基础地景和导航数据库,支持定制用户机场和导航数据。
    (7)音效系统用于模拟飞行过程中听到的各种声音,如发动机噪音、风声、气流声、警告音、无线电通信等。

4、数据包
      模拟器通常配备原厂导航数据库,支持全球机场数据,提供ILS精密进近、VOR导航等专业飞行程序。



三、功能特点

1、高精度仿真
      l 复现A320真实航电逻辑,包括自动驾驶、自动油门、飞行管理系统及故障显示。

      l 模拟多种故障类型,涵盖发动机失效、液压系统故障、恶劣天气应对等。

2、全阶段训练支持

      l 正常程序:冷舱启动、滑行、起飞、巡航、降落全流程仿真,支持自动飞行与人工电传操纵。

      l 非正常程序:单发失效、应急下降、低能见运行等复杂场景训练。

3、教学与评估系统

      l 集成教员台软件,可快速设置飞机参数、天气、故障,并生成训练报告。


4、沉浸式体验
      l 3D音效系统模拟按键声、发动机噪音及备用系统切换音效。

      l 动态平台与环幕视景结合,增强情景意识与训练真实性。


四、组成部分

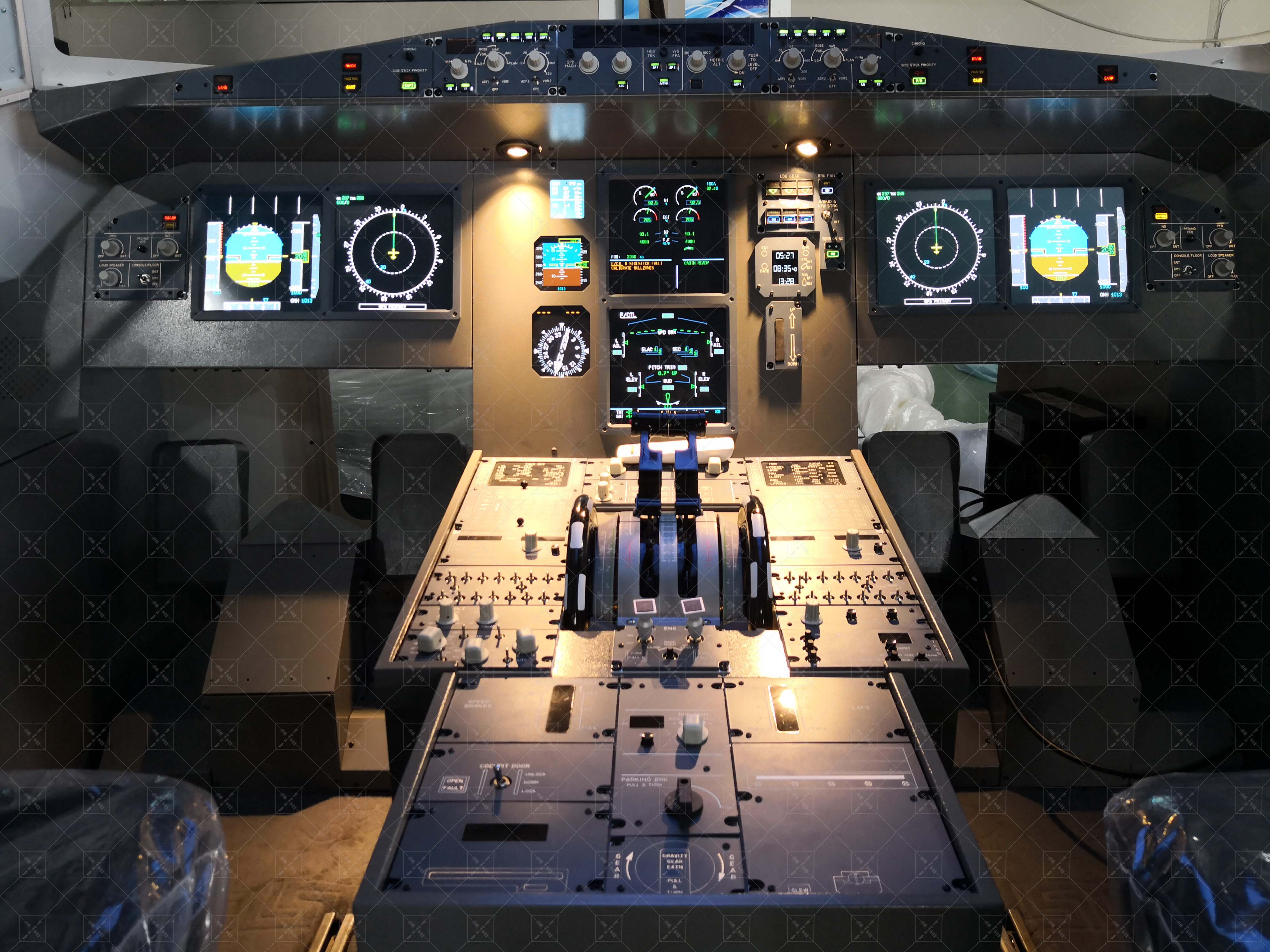

(1)中央操纵合

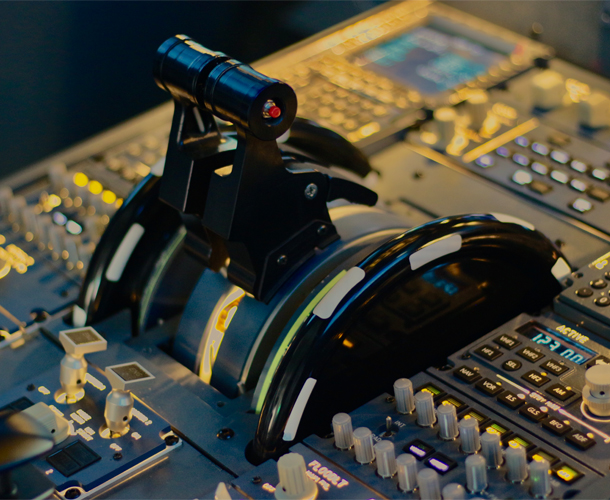

       中央操纵台包括:MCDU,ATT、ADIRS和EIS控制器、ECAM控制面板、节流阀、无线电通讯模块(外观仿真)、配平轮、发动机主控面板、拢流板手柄、襟翼手柄、ATC面板(外观仿真)、雷达面板(外观仿真)、停机制动手柄、重力放轮手柄(外观仿真)。


(2)顶板
       顶板包括:ADIRS惯导面板,火警报警面板、音频面板、无线电面板、液压面板、燃料面板、飞行控制面板、电气面板、空调面板、机翼除冰面板、座舱压力面板、发动机手动起动面板、通风面板、飞行记录面板、灯光面板、APU控制面板。

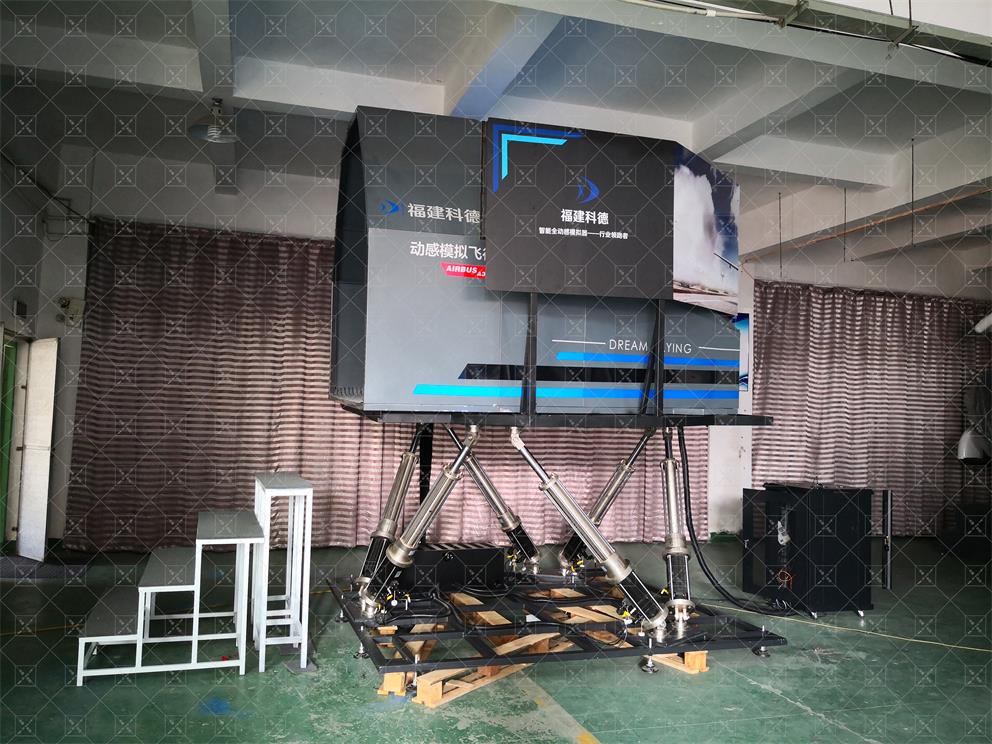

五、六自由度运动平台

  • 运动平台参数性能:能够进行纵向、侧向、升降、俯仰、滚转、偏航6自由度运动,具备运动改出和倾斜协调功能。
  • 运动平台的详细技术参数:

性能指标 位移 速度 加速度
俯仰(Pitch) 15° 20°/s 250°/s2
滚转(Roll) 15° 20°/s 250°/s2
偏航(Yaw) 15° 20°/s 250°/s2
升降(Heave) 200mm 200mm/s 0.6g
纵向(Surge) 185mm 185mm/s 0.3g
侧向(Sway) 185mm 185mm/s 0.3g


技术特点:
(1)加减速、失速、滑行、滑跑、俯冲、爬升、倾斜;
(2)着陆接地姿态和碰撞;
(3)使用刹车时出现的运动;
(4)起落架支柱动态特性;
(5)滑跑、垂直气流等引起的抖振;
(6)数字式位移传感;
(7)6支电动缸,单支电动缸的行程不低于200MM;
(8)6套国产电机及驱动器,每套电机的功率不低于1000W,转速不低于3000转。



六、应用场景

l 飞行员训练:支持冷舱启动、五边飞行、紧急程序等全流程仿真,减少真实飞机训练成本。
l 航空教育与科研:在飞行技术、航空工程等专业中,用于航电系统操作、飞行管理及飞控逻辑的实践教学。
l 航空科普:广泛用于科技馆、研学基地与中小学生校外实践基地,通过沉浸式环幕视景和动态平台,向青少年普及航空知识,激发兴趣。

l 公众体验:在商业体验中心提供付费飞行体验项目,模拟起飞、颠簸、着陆等场景,吸引航空爱好者参与。
l 应急演练:模拟极端天气(如雷暴、结冰)和突发故障(如液压失效),训练飞行员快速决策与应急处置能力。



七、产品优势

l 高度仿真:六自由度运动平台和高仿真的座舱环境,能够高度还原真实飞行场景。
l 模块化设计:可根据需求灵活配置硬件和软件模块,降低成本并扩展应用范围。
l 互动性强:体验者可以亲自操作飞行模拟器,感受飞行的乐趣和挑战。
l 科普效果好:通过模拟飞行,可以直观地了解航空知识和飞行原理。
l 吸引力强:作为高科技体验设备,能够吸引大量游客,尤其是青少年群体。
