产品型号

KDKJ-FX-DFJ

国产大飞机C919飞行模拟器|C919模拟器

国产大飞机C919飞行模拟器由我公司自主研发,驾驶舱布局按照真机布局;摇杆、联动脚舵、前后顶板、电子飞行仪表系统、飞行计算机管理系统、自动驾驶面板、飞行控制系统等功能齐全

尺寸:定制

重量:2000(kg)

一、产品简介

       国产大飞机C919飞行模拟器是采用了先进的飞行仿真技术,以某型大型客机为模拟仿真对象研制开发的飞行模拟仿真设备。设备包含仿真座舱分系统、航电仿真分系统、飞行仿真分系统、视景/音响仿真分系统、运动分系统、计算机及网络分系统等多个部分。

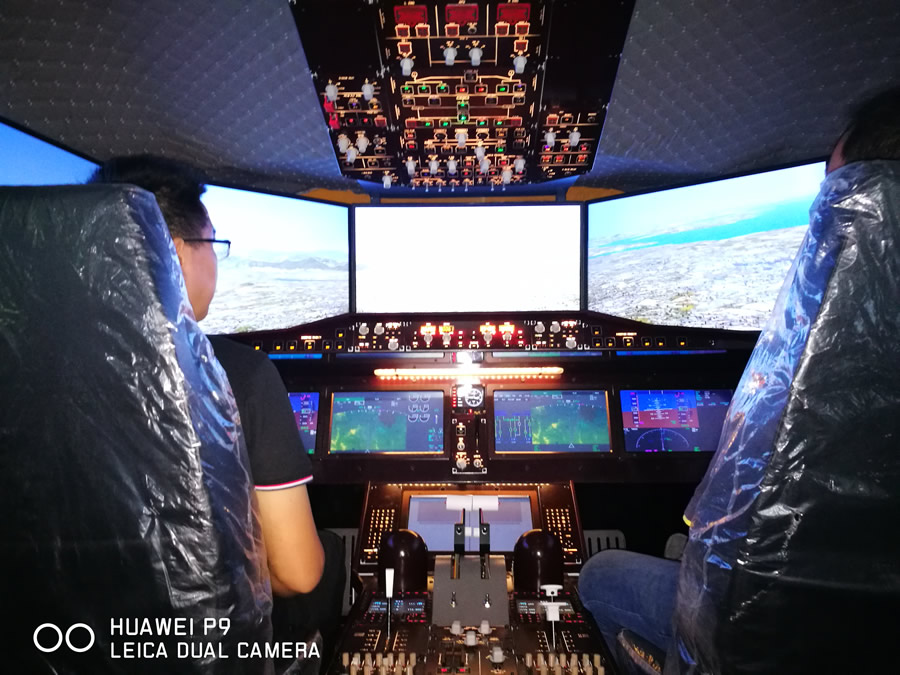

       飞机的驾驶舱环境完全仿真,主仪表板、遮光罩、顶板、左右操纵台、油门组件、中央操纵台、脚蹬等设备。
       设备能够模拟正常的滑行、起飞、爬升、巡航、下降、进近、着陆的全过程及各种复杂气象条件和紧急情况,提供接近真实的飞行体验。本设备可应用于航空航天专业类中高院校、科技馆、航空科普中心、作为航空研学、科普体验等相关航空主体活动的支撑设备。

二、技术参数

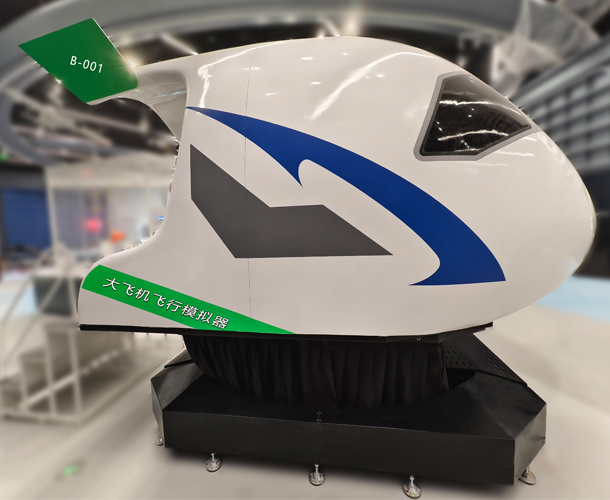

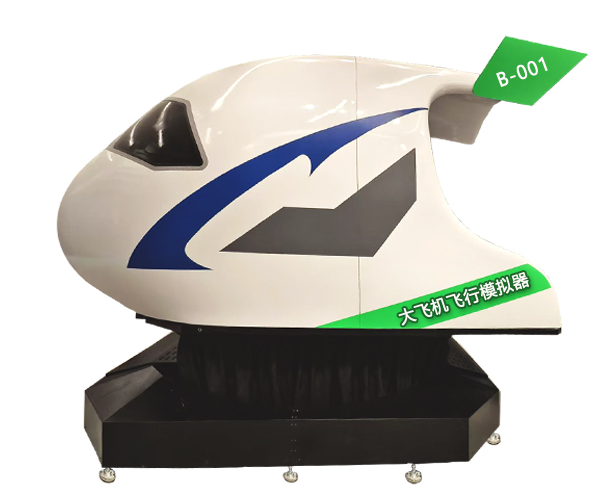

(1)座舱结构采用玻璃钢材质,配备仿真航电面板、物理操作组件(如摇杆、推力手柄)及可调座椅。
(2)飞行仿真空气动力模型以某型大型客机为模拟仿真对象研制开发的。

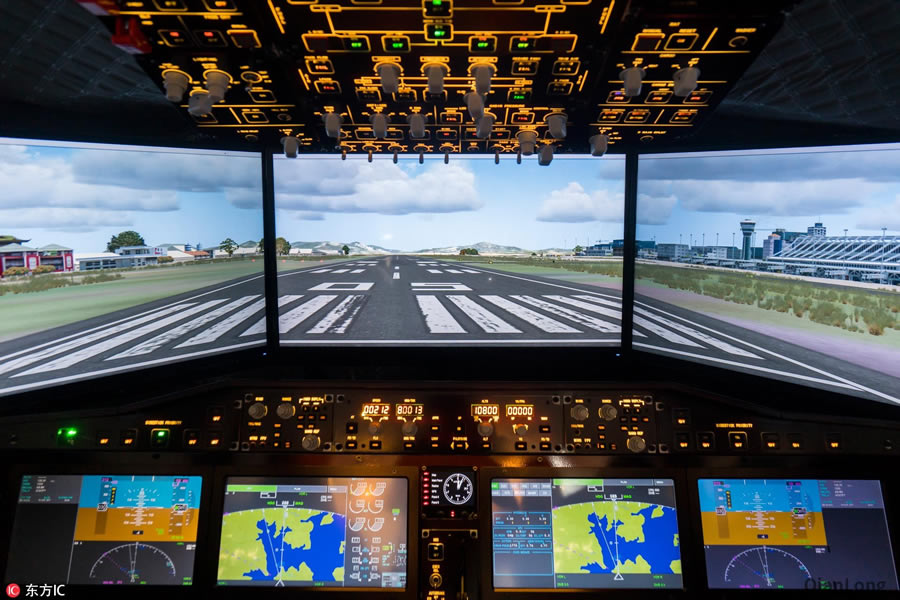

(3)生成和显示飞行过程中看到的外部景象,包括机场、跑道、天空、云层等。
(4)仪表系统模拟了飞机上的各种仪表(PFD、MFD)和显示设备。
(5)能够模拟正常的滑行、起飞、爬升、巡航、下降、进近、着陆的全过程及各种复杂气象条件和紧急情况,提供接近真实的飞行体验。
(6)内置全球基础地景和导航数据库,支持定制用户机场和导航数据。
(7)音效系统用于模拟飞行过程中听到的各种声音,如发动机噪音、风声、气流声、警告音、无线电通信等。


三、功能特点

1、高度仿真的驾驶舱设计
C919飞行模拟器的驾驶舱按照1:1比例仿照真实C919飞机设计,配备了主仪表板、遮光罩、顶板、左右操纵台、油门组件、中央操纵台和脚蹬等设备。这种高度仿真的设计让操作者仿佛置身于真实的驾驶舱中,提供了极强的沉浸感。

2、先进的视景系统

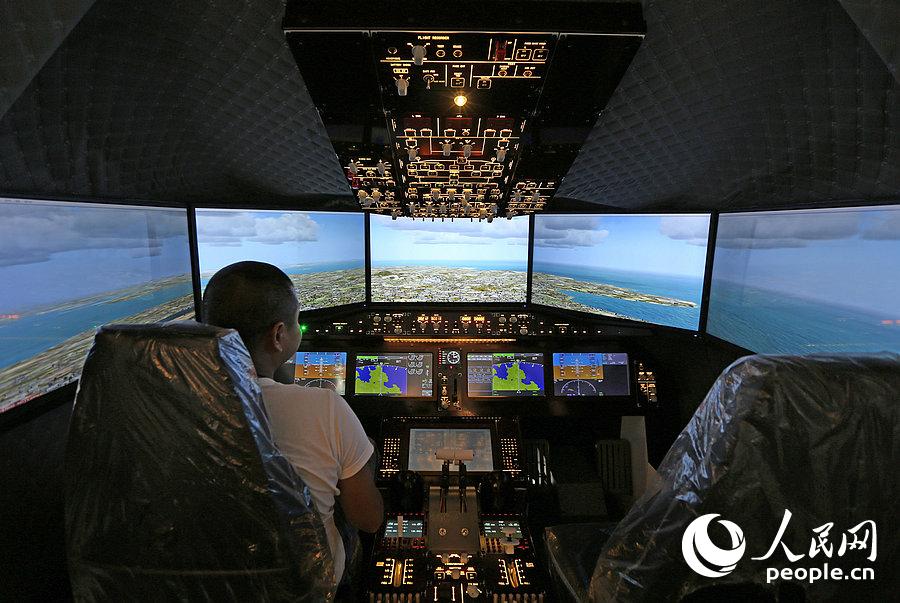

模拟器配备了高分辨率的视景系统,能够提供180°的水平视角,支持全球超过20个机场的起降操作,包括广州白云机场、北京国际机场、上海虹桥机场、上海浦东机场、香港启德机场、深圳宝安机场、福州长乐机场等。同时,系统可以模拟雷暴、雨雪、大雾等复杂气象条件,以及多种飞行故障,为飞行员提供全面的飞行训练。

3、高精度飞行仿真
C919飞行模拟器基于亚音速涡扇客机的气动建模和运动学仿真,能够准确模拟双发飞机的性能和电传飞机的操纵特性。其高精度的伺服控制设备(如主动侧杆、脚踏、油门台)提供了良好的操作手感。复现C919真实航电逻辑与操作手感,包括G1000综合航电仪表、自动驾驶系统及故障模拟(如引擎失效、液压故障)。

4、多科目训练
基础训练:起飞/降落、五边飞行、仪表导航;
高级应用:紧急处置、复杂气象应对、机组协作(塔台版支持管制员与飞行员联动训练)

5、多功能教员台
教员台具备丰富的训练管理和场景设定功能,支持一键设置设备体验任务和体验时间。此外,教员台界面交互友好,功能可扩展,适合各种教学和训练需求。

6、多领域应用
C919飞行模拟器不仅适用于飞行员的基础技能训练和高阶能力提升,还广泛应用于航空科普、科技展示、中小学特色教学、爱国教育等领域。其操作互动性强,能够激发学员的创新能力。

7、低运营成本与高可靠性
C919飞行模拟器采用模块化设计,便于维护和扩展。其高可靠性和低运营成本使其成为科技馆、航空科普馆、研学基地等场所的理想选择。

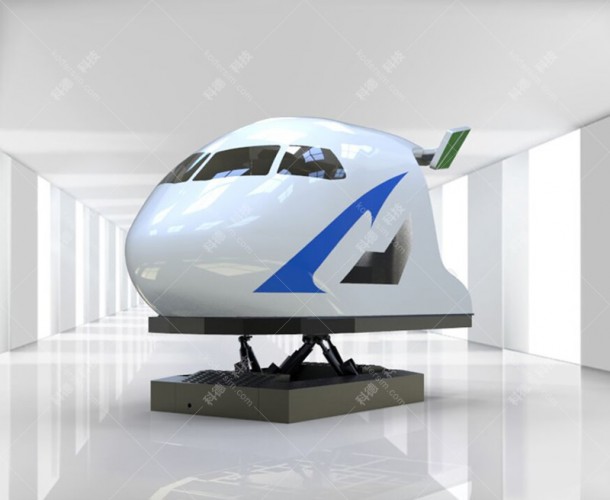

四、六自由度运动平台

运动平台参数性能:能够进行纵向、侧向、升降、俯仰、滚转、偏航6自由度运动,具备运动改出和倾斜协调功能。
运动平台的详细技术参数:


性能指标 位移 速度 加速度
俯仰(Pitch) 15° 20°/s 250°/s2
滚转(Roll) 15° 20°/s 250°/s2
偏航(Yaw) 15° 20°/s 250°/s2
升降(Heave) 200mm 200mm/s 0.6g
纵向(Surge) 185mm 185mm/s 0.3g
侧向(Sway) 185mm 185mm/s 0.3g

技术特点:
(1)加减速、失速、滑行、滑跑、俯冲、爬升、倾斜;
(2)着陆接地姿态和碰撞;
(3)使用刹车时出现的运动;
(4)起落架支柱动态特性;
(5)滑跑、垂直气流等引起的抖振;
(6)数字式位移传感;
(7)6支电动缸,单支电动缸的行程不低于200MM;
(8)6套国产电机及驱动器,每套电机的功率不低于1000W,转速不低于3000转。


五、应用场景

l 飞行员训练:为飞行员提供了沉浸式的飞行训练环境

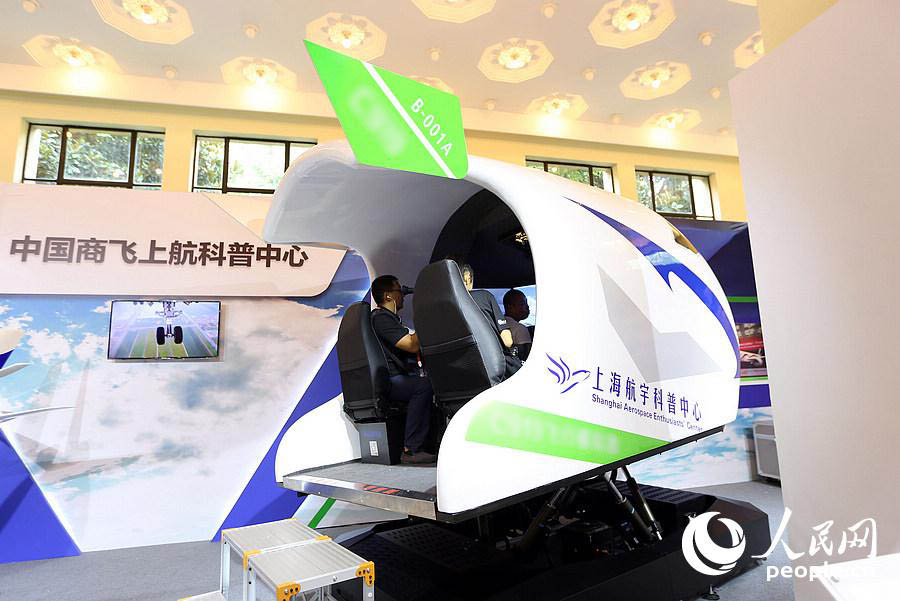

l 航空科普教育:在科技馆、航空科普馆等场所,C919飞行模拟器通过模拟飞行体验,激发公众对航空科技的兴趣,普及航空知识。
l 中小学生研学特色教育:结合STEAM教育理念,为学生提供了实践操作平台,培养创新思维和动手能力。
l 飞行体验馆:在飞行体验馆中,C919飞行模拟器为游客提供了逼真的飞行体验,增加了场馆的互动性和趣味性。


六、产品优势

l 高度仿真:六自由度运动平台和高仿真的座舱环境,能够高度还原真实飞行场景。
l 模块化设计:可根据需求灵活配置硬件和软件模块,降低成本并扩展应用范围。
l 互动性强:体验者可以亲自操作飞行模拟器,感受飞行的乐趣和挑战。
l 科普效果好:通过模拟飞行,可以直观地了解航空知识和飞行原理。
l 吸引力强:作为高科技体验设备,能够吸引大量游客,尤其是青少年群体。
