产品型号
KD-6D-QC305

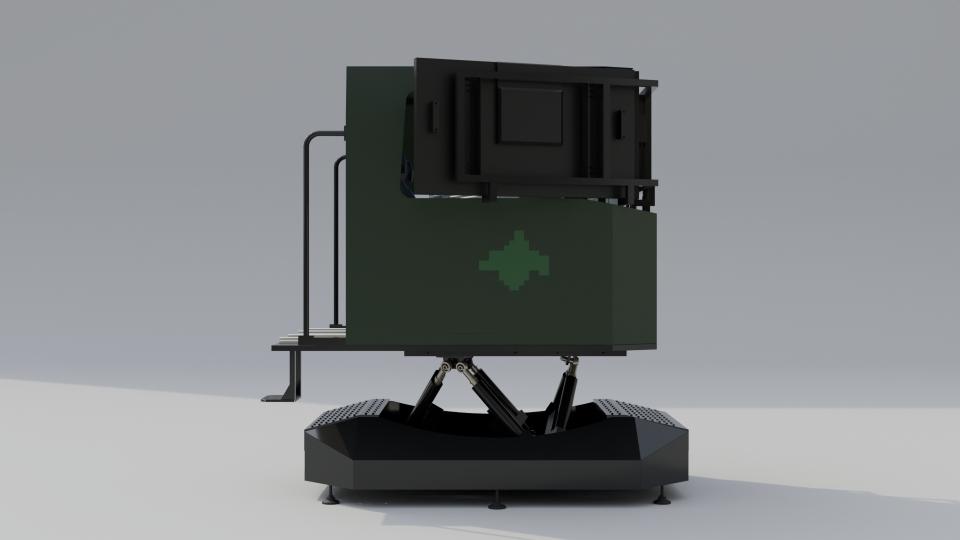

特殊车辆驾驶模拟器
车辆驾驶模拟器主要由外挂显示器、舱壳体、舱底座、座椅、灯光、仪表、档位、变速器、方向盘、油门、刹车、设备支架等设施组成。
尺寸：2200*1300*1200
重量：300KG（kg）
| 本车辆驾驶模拟器主要由外挂显示器、舱壳体、舱底座、座椅、灯光、仪表、档位、变速器、方向盘、油门、刹车、设备支架等设施组成，外挂显示器、模拟座舱采用一体化设计，半实物模拟器外观、内部颜色、布局、参数设置、界面显示、操作响应参考示意图例并根据实际使用场景进行优化；实现与真实驾驶场景相一致的模拟驾驶、考核评判、视频回放、音效模拟、动态感知、档案管理等功能。 |
| 1.一般训练场景 （1）能完成基础驾驶动作练习、换挡和转向驾驶、上下坡驾驶、侧坡驾驶、越过沟渠驾驶、通过限制路和障碍物驾驶、越过坑道驾驶、高速公路驾驶、松软多沙地区行驶、泥泞地区行驶、涉水驾驶、卵石路驾驶、沙漠戈壁地区驾驶、山地驾驶、冰雪地驾驶、夜间驾驶、上轮船、上火车、燃烧路段等场景等内容； |
|
（2）不同驾驶场景下能提供与环境相适应的动力反馈。 |
| 2.应急训练场景 能够完成车辆转向、突然爆胎、方向盘失灵、前方落石、前方事故、刹车失灵、无油熄火、挡风玻璃破碎、台风条件下驾驶等突发情况操作。 |
| 3.场景模拟性 （1）配备与训练环境、场景相适应的电子地图（含有北京市城市交通地图）； |
| （2）能生成效果逼真的三维训练场景（训练地貌包括平原、丘陵、山地、轮船、火车、浮桥等； |
| （3）场景包括山林、草原、荒漠、城市、乡村、雪地、岸滩、高原、震毁等） |
| 4.驾驶动作模拟性 （1）模拟器满足前款要求的各类驾驶场景模拟操作，包括起停、换挡、制动、会车、超车、掉头、转向等驾驶操作动作过程模拟； |
| （2）通过窄路、直角弯、S弯、8字路、错位小巷、限制门、坡道起步、横断路等基础驾驶技能操作模拟； |
| （3）能完成基础驾驶动作练习、越野驾驶及应急驾驶； |
| （4）能够实现上坡、下坡、侧破、横穿山脊、越过沟渠、穿过障碍物、登飞机、登火车、登轮船等驾驶动作。 |
| 5.考核评判模块 （1）能够实现对训练环境态势的监控及实时导调（气候、时间）； |
| （2）能够记录和保存训练过程数据并通过EXCEL表格导出； |
| （3）具有驾驶过程复现、成绩自动评判以及语音播报扣分项目的功能； |
| （4）可以自主选择内容进行训练，练习模式下可以循环重复训练，考核模式下可进行循环反复考核并可以训练难度升级。 |
| 6.回放模块 （1）能够把当前监控的模拟器运动数据和驾驶动作数据记录到文件中； |
| （2）具备对训练过程或科目进行回放的功能。 |
| 7、档案管理模块 （1）支持控制平台对学员训练档案进行查看、管理功能并支持外部EXCEL表格的批量导入导出功能； |
| （2）可以完成对受训人员、训练科目、训练成绩的管理，实现训练成绩的浏览和查询； |
| （3）支持对个人操作记录数据进行分区管理保存，通过账号密码查看各自存档。 |
| 8.音效模拟模块 能够对车辆发动机声响、车辆行驶噪音、环境音效等进行音效模拟。 |
| 9.稳定性 （1）连续工作能力，模拟器在正常工作状态下，连续工作时间：72h。 |
| （2）启动时间模拟器从开机到正常工作状态下，启动时间≤8分钟。 |
| 10.有效荷载 模拟器负荷重量：500千克。 |
| 11.外观尺寸 （1）2500mm≥长≥2200mm； |
| （2）1600mm≥宽≥1300mm； |
| （3）1500mm≥高≥1200mm。 |
| 12.主要材料 外观主体材料为优质钢材，内饰为工程塑料材质。模拟器表面清洁、无锈蚀、无划痕、无碰伤、无油污、涂镀层无脱落，接线柱和插座固定应牢固。尺寸不含外围支撑架及显示屏，后视镜画面通过电子屏显示（参考示例图片），外观颜色支持按需求喷绘。 |
| 13.工作温度 -30℃～+45℃ |
| 14.平均维修时间 单一故障平均维修时间不大于60分钟； |
| 15.运输 模拟器方便拆分、组装，设有行走装置。 |
| 16.安全性能 （1）配备能切断模拟器电源的总开关，对每个电源或一组同时接通的高压电源，有信号灯指示； |
| （2）当插头与插座分离后，其插针不带电； |
| （3）模拟器的机架、机柜、面板和其他外部金属件，在正常工作期间处于低电位； |
| （4）设备外露部位的棱角和边缘外采用钝化处理并张贴警示标识，特别危险部位粘贴防撞条； |
| （5）对于旋转的零部件运转时人员有可能不慎触及之处，均采取有效防护措施并张贴警示标识； |
| （6）结构设计考虑给维护、调整、更换留有安全的空隙，并配备适用的实施工具； |
| （7）模拟器配备初始化操作、电源控制、故障紧急处理、电源启闭及故障报警提示等装置; |
| （8）程序操作简洁、界面友好，具有自检、调试、故障报警和一键自动恢复功能； |
| （9）能够将训练数据（受训人员信息、训练记录等）以EXCEL表格的接口形式进行导入和导出。 |
| 17.抗干扰 模拟器在正常工作时，不会受到其它设备的干扰。 |
| 18.显示系统 整体显示系统由3联屏和2副VR眼镜组成。 |
| （1）多屏显示： ①显示采用3联屏方案； |
| ②屏幕尺寸：55寸； |
| ③显示器的覆盖面积模拟驾驶员真实驾驶的视野要求，静态视野：180度，动态视野与实际相符。 |
| （2）每套设备配备2副VR眼镜：佩戴舒适、整体视觉效果与多屏显示相近。 |
| （3）后视镜由2个显示屏显示，可根据驾驶员观察视野配置后视镜的显示范围和显示角度。 |
| 19.显示屏基本参数 （1）分辨率：3840*2160； |
| （2）色素：1670万； |
| （3）色域：90%广色域； |
| （4）响应时间：≤2ms； |
| （5）视角：178度； |
| （6）平均亮度：600cd/m2； |
| （7）使用寿命：≥60000小时； |
| （8）长宽比：16:9； |
| （9）对比度：5000:1； |
| （10）刷新率：120Hz。 |
| 20.六自由度运动平台 （1）六自由度运动平台可实现6个自由度运动（3个平移：纵向X平移、横向Y平移和垂向Z平移；3个姿态：俯仰、侧倾、航向）； |
| （2）六自由度运动平台能模拟实车在不同运动条件下的运动感觉，如加减速、制动、左右转弯、上下坡道、路面颠簸、撞击及发动机怠速抖动等； |
| （3）①俯仰角运动幅度：30°，②加速度：120°/s²； |
| （4）①滚转角运动幅度：30°，②加速度：120°/s²； |
| （5）①偏航角运动幅度：30°，②加速度：120°/s²； |
| （6）①纵向运动距离幅度：300mm，②加速度：5m/s²； |
| （7）①侧向运动距离幅度：300mm，②加速度：5m/s²； |
| （8）①垂向运动距离幅度：300mm，②加速度：5m/s²； |
| 21.噪音 1米处的噪声：68dB。 |
